Hydraulisches Kontrollsystem des Schutz-IP42/elektrisches hydraulisches Kontrollsystem

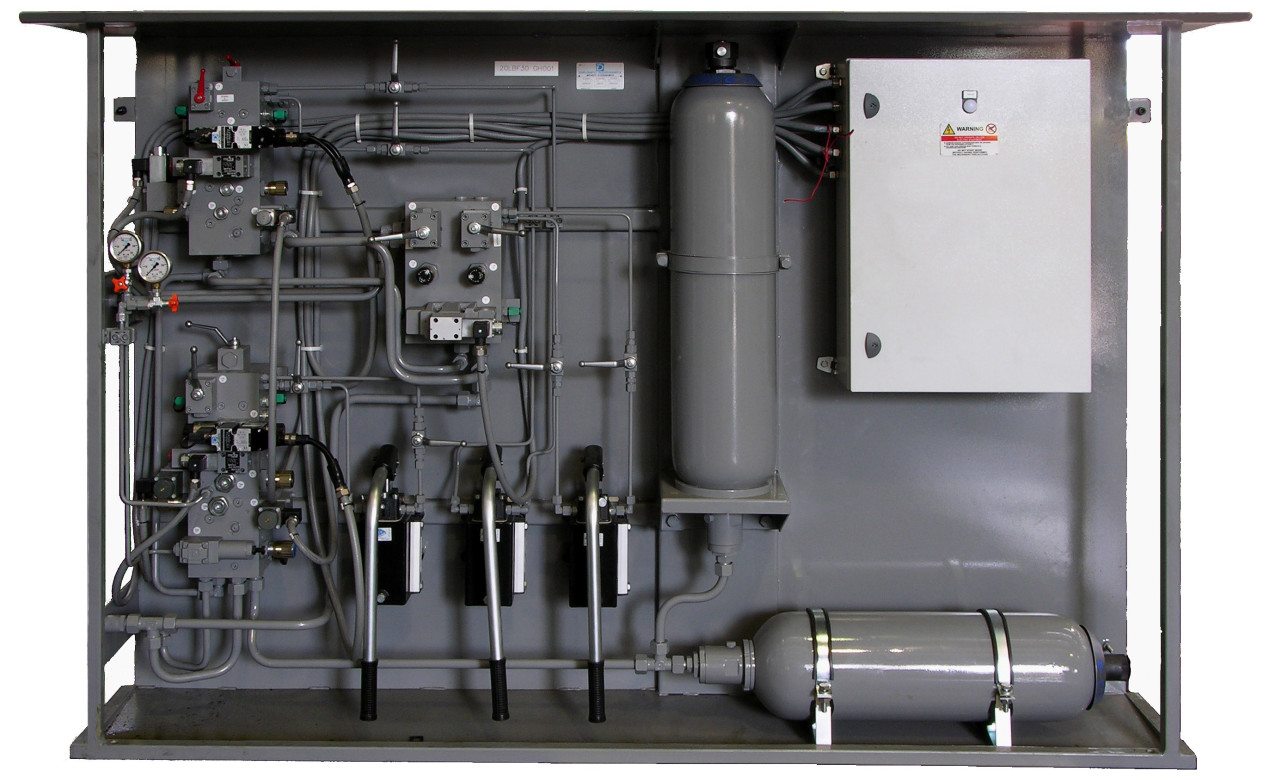

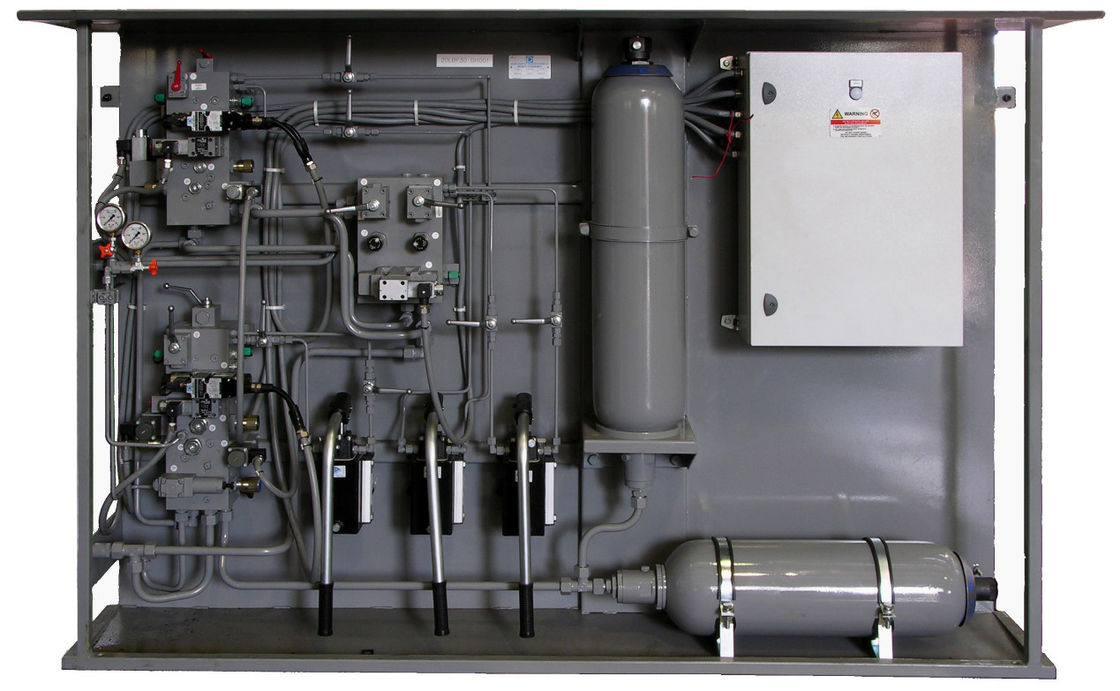

 HYDRAULISCHES BEDIENFELD (HCP)

Das Bedienfeld für Regelventile besteht:

N° 2 SV-Proportionalventile (Dampf und desuper. Regelventile), geliefert mit eingebauten elektronischen Schaltungen

EIN-AUS-, zweistellige Magnetventile (EV), Notstandsaktionen durchführen (schnelle Öffnung < 1="" sec="">

Akkumulator

Das HCP bringt auch die Entsprechung unter, die Karten in Position bringt (Dampfventile und desuperheating Ventile) zur Anschlagsteuerung im Regelkreis.

Die Antwortzeit von EIN-AUSventilen wird separat durch passende drosselnde Geräte justiert möglicherweise.

Der hydraulische Stromkreis sollte mit Schiebern versehen werden, um Wartungsaktionen zu erlauben.

Komplette Zyklen werden erlaubt, wenn Pumpen noch, innerhalb 15 Minuten vom Pumpenhalt, wegen des Durchsickerns sind.

Wahlen:

Handpumpe

EIN-AUSventile für das schnelle Schließen < 3="" sec="">

ELEKTRISCHER SCHALTSCHRANK

Der elektrische Schaltschrank wird mit einer überflüssigen Zufuhr/einem Transformator geliefert, damit Hilfsstromkreise (240 VAC 24 VDC), Warnlichter, Lampen, Kontaktgeber und jede andere notwendige Komponente die Leistungsfähigkeit der hydraulischen Ausrüstung des Ganzen bewilligt.

Das Kabinett, gepasst mit einem Fan (Auszieher) komplett mit austauschbarer Patrone, schließt einen zusätzlichen elektrischen Sockel mit ein.

Hergestellt entsprechend den Industriestandards, mit minimalem Schutzgrad IP42, bringt das Kontrollsystem unter, damit Notmagnetventile und 1 PLC das Hydraulikaggregat, das Bedienfeld und die Austauschsignale mit Leitstelle handhabt.

Das Kabinett bringt auch die Entsprechung unter, die Karten in Position bringt (Dampfventile und desuperheating Ventile) zur Anschlagsteuerung im Regelkreis.

Hilfsstromkreise werden separat geschützt, selbst wenn überflüssig (Pumpensteuerung, PLC-Stromversorgung und Proportionalventile).

Kabeleinführung von der Unterseite.

Maximale Kabeldurchführung von Kabinett zu Bedienfeld ca. 200 M.

Maximaler Widerstand des Proportionalventilenergiekabels 2 W.

Ungefähre Größen 1200 x 2000 (+ 100) x 600 Millimeter.

PLC-KONTROLLFUNKTIONEN

Das HPU wird durch einen PLC gehandhabt, befunden innerhalb des elektrischen Kabinetts. Der PLC handhabt Ausfall und Notsignale sowie Pumpenwechsel.

Der PLC wird mit Anzeige und Tastatur dürfend programmierte Parameter auf Standort überprüfen, und sie wenn erforderlich ändern versehen.

Der Zugang zur Parameteränderung wird durch Passwort geschützt.
