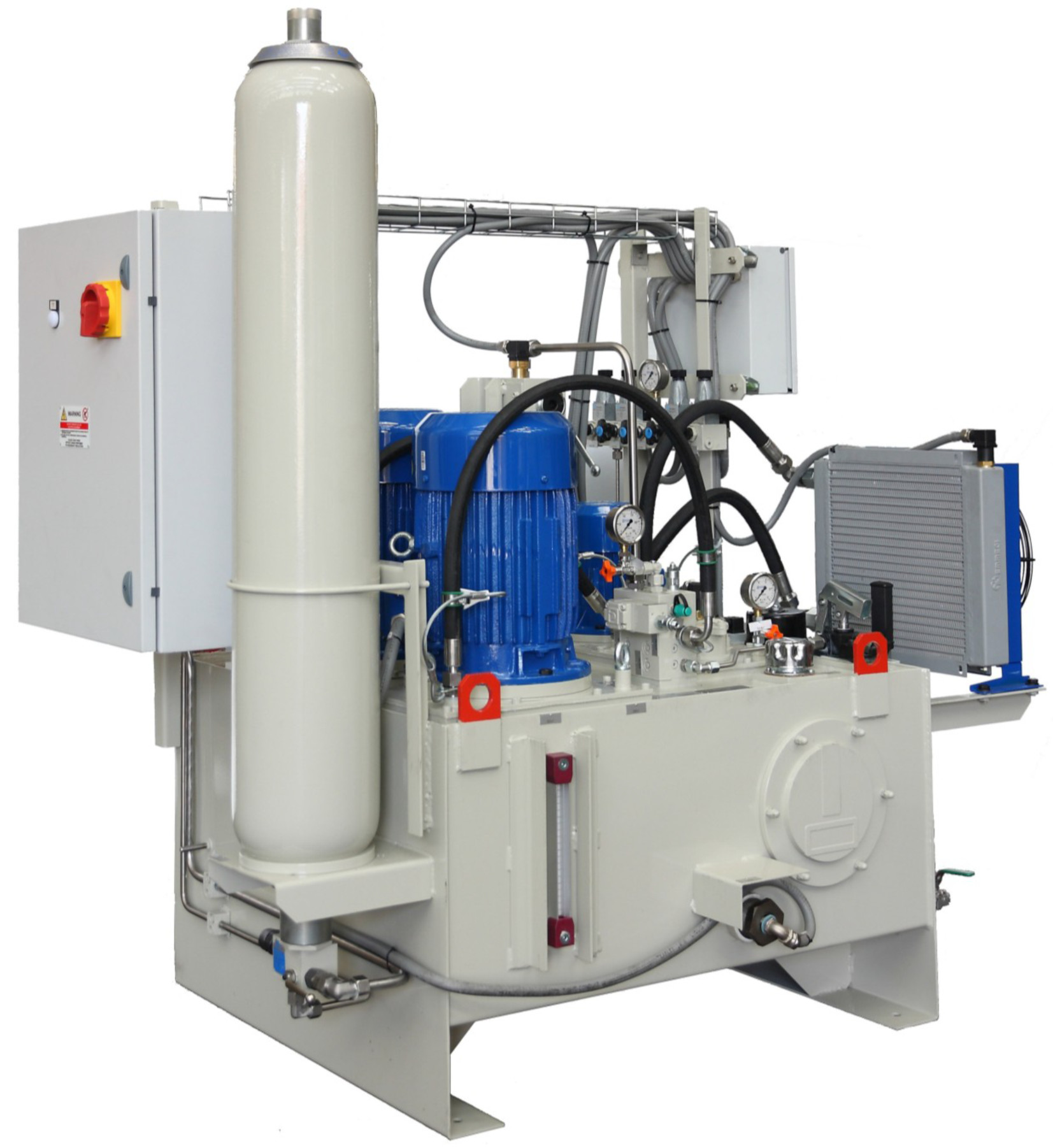

Hydraulische Kontrollsystem-/Industrie-Hydraulikventil-Fernsteuerung HCP



HYDRAULISCHES BEDIENFELD (HCP)



Das Bedienfeld für Regelventile besteht:

SV-Proportionalventile, geliefert mit eingebauten elektronischen Schaltungen

EIN-AUS-, zweistellige Magnetventile (EV), Notstandsaktionen durchführen

Akkumulator

Das Bedienfeld für EIN-AUSventil bestehen:

EIN-AUS-, zweistellige Magnetventile (EV), Notstandsaktionen durchführen

Akkumulator

Die Antwortzeit von EIN-AUSventilen wird separat durch passende drosselnde Geräte justiert möglicherweise.

Der hydraulische Stromkreis sollte mit Schiebern versehen werden, um Wartungsaktionen zu erlauben.

Komplette Zyklen werden erlaubt, wenn Pumpen noch, innerhalb 15 Minuten vom Pumpenhalt, wegen des Durchsickerns sind.

Wahlen:

Handpumpe

Bescheinigung SIL 2 für Ausfallaktionen





Der elektrische Schaltschrank wird mit einer überflüssigen Zufuhr/einem Transformator geliefert, damit Hilfsstromkreise (240 VAC 24 VDC), Warnlichter, Lampen, Kontaktgeber und jede andere notwendige Komponente die Leistungsfähigkeit der hydraulischen Ausrüstung des Ganzen bewilligt.

Das Kabinett, gepasst mit einem Fan (Auszieher) komplett mit austauschbarer Patrone, schließt einen zusätzlichen elektrischen Sockel mit ein.

Hergestellt entsprechend den Industriestandards, mit minimalem Schutzgrad IP42, bringt das Kontrollsystem unter, damit Notmagnetventile und 1 PLC das Hydraulikaggregat, das Bedienfeld und die Austauschsignale mit Leitstelle handhabt.

Hilfsstromkreise werden separat geschützt, selbst wenn überflüssig (Pumpensteuerung, PLC-Stromversorgung und Proportionalventile).

Kabeleinführung von der Unterseite.

Maximale Kabeldurchführung von Kabinett zu Bedienfeld ca. 200 M.

Maximaler Widerstand des Proportionalventilenergiekabels 2 W.

Ungefähre Größen 1200 x 2000 (+ 100) x 600 Millimeter.

Die folgenden Warnlichter und die Druckknöpfe werden an der Front angebracht:

Lichter:

Energie an

Hauptwarnung

Warnung



Druckknöpfe:

Notfall

Warnungszurückstellen

Pumpenanfang

Pumpenhalt

Vorwahl des automatischen/Handbetriebs.



PLC-KONTROLLFUNKTIONEN

Die Zylinder werden durch einen PLC gehandhabt, befunden innerhalb des elektrischen Kabinetts. Der PLC steuert die Zylinderposition entsprechend den Satzbällen, die durch die Leitstelle übertragen werden und handhabt Ausfall und Notsignale sowie Pumpenwechsel.

Der PLC wird mit Anzeige und Tastatur dürfend die programmierten Parameter auf Standort überprüfen, und sie falls erforderlich ändern versehen.

Der Zugang zur Parameteränderung wird durch Passwort geschützt.
