Elektrisches hydraulisches Kontrollsystem/Hydraulikaggregat ausgerüstet mit Revisionstür

 Kontrollsystem

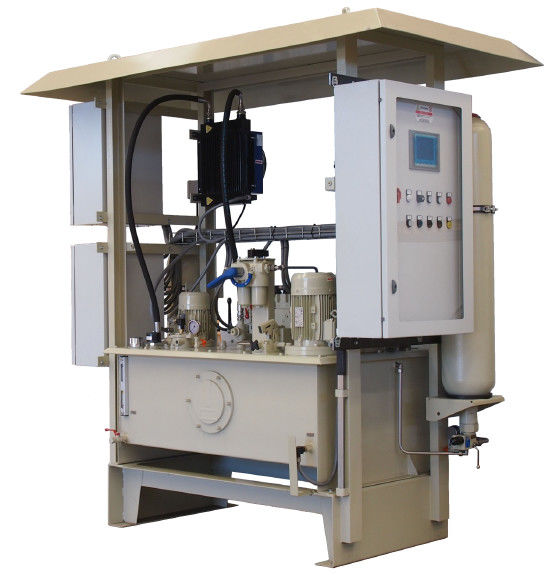

Das Hydraulikaggregat wird mit einem Stahltank versehen, der für Service den im Freien passend ist, der fähig ist, das volle Volumen des Öls zu sammeln vorhanden im Stromkreis. Der Behälter wird mit Revisionstür, Verschnaufpause mit Filter, 2 Niveauschalter, 1 Temperaturschalter, 1 sichtlichpegelstab ausgerüstet.

Zwei Hauptmotor-pumpe Gruppen P1 und P2, jedes, das mit einem Elektromotor gepasst wird, werden auf dem Behälter bereitgestellt; die Konstant-Verdränger-Pumpe ist in der Lage, die erforderliche Strömungsgeschwindigkeit mit einem Druck von Stange 200 zu liefern.

Eine Entstörungs/Konditionierungsgruppe, die durch Konstant-Verdränger-Pumpe P3, Filter mit Verstopfungsdetektor (DPS3) verfasst wird und Austauscher (R) mit dem Fan, der durch internen Thermostat gesteuert wird, wird an Bord bereitgestellt.

Funktionen der Hauptpumpen sind:

n° 1 aktive Pumpe, alle Regelventile in geschlossenem/in offener Stelle oder unter ununterbrochener Steuerung instandhalten.

auf Warnsignal vom Niederdruckwarnschalter aktiviert zu sein n° 1 Reservepumpe, angebracht worden an der allgemeinen Lieferungsvielfältigkeit der Pumpe

Die PumpenStrömungsgeschwindigkeit ist genügend, die maximale Anschlagzeit sicherzustellen, die im Steuermodus für jedes Ventil erfordert wird, ohne die Akkumulatorintervention mit einzubeziehen.

Vier Druckschalter sind in die allgemeine Lieferungsvielfältigkeit der Motor-Pumpe Gruppen installiert, wie folgt:

PS1 liefert das „Signal des Schmierölniederdruckes“

PS2 liefert das „Signal des Mindestschmieröldrucks“ (d.h. Anlage aus Kommission heraus).

PS3 stoppt die aktive Pumpe

PS4 stellt die aktive Pumpe an





Ein Akkumulator A1, ständig eingefügt auf die Lieferungsvielfältigkeit, ist auf das Hydraulikaggregat installiert, um störungsfreien Wechsel von einer Bewegungs-/Pumpengruppe bis die andere zu bewilligen.

Das Überströmventil VS3 steuert den Öldruck im Primärkreis.

Zwei versiegelten maximale DruckSicherheitsventile VS1 und VS2 werden an den Pumpförderarbeiten angebracht.

Ein Multifilter F, der mit elektrischen Verstopfungsdetektoren DPS1-DPS2 versehen wird, ist am Stromversorgungseinheitsausgang installiert.

Das Hydraulikaggregat wird mit zwei Anschlusskästen versehen: das erste man ist für Instrumentkabel, zweite für die Elektromotoren bestimmt.

Ein Akkumulator (20 Liter) unterstützt die Pumpen zur Steuerung und zu den schnellen Aktionen der verbundenen Ventile.

Magnetventile für Notstandsaktionen und Proportionalventile für Steuermodus sind auf den Hydrozylinder installiert.





Wahlen:

Heizsystem

Akkumulator (10 Liter)

Druckablassventil für Akkumulator mit PED-Bescheinigung

Handpumpe

Erstes füllendes Öl

Aufladungs- und Prüfungseinheit für Akkumulatoren

Kabinett mit PLC für HPU-Management (keine Solenoidstromversorgung)

Servocylinders mit eingebautem Solenoid und Proportionalventilen.
